실리콘 인쇄 균열은 브랜드 탄성 밴드, 허리띠, 브래지어 끈 및 유연한 직물 액세서리를 생산하는 스크린 인쇄 공장에서 가장 흔하고 비용이 많이 드는 결함으로 남아 있습니다. 2026년 텍스타일 인쇄 품질 통계에 따르면 균열 문제는 전체 웨빙 실리콘 인쇄 불량의 37.2%를 차지하며 대량 배치 낭비, 고객 반품 및 배송 일정 지연을 초래합니다.
실리콘이 탄성 웨빙에 균열을 인쇄하는 핵심 이유
대부분의 인쇄 공장에서는 균열이 발생하는 원인을 경화 불량이나 수동 작업으로 간주하지만, 실제 대량 생산 데이터를 보면 재료 성능 불일치와 비표준 프로세스가 주요 원인임을 입증합니다. 탄성 웨빙 산업 매개변수와 결합하여 다섯 가지 근본적인 실패 요인을 요약합니다.
1. 잉크와 웨빙 사이의 신축 성능 불일치
이것이 균열의 주요 원인이며, 전체 웨빙 인쇄 실패의 42% 이상을 차지합니다. 표준 범용 실리콘 잉크는 일반적인 면 및 폴리에스테르 직물용으로 제조되었으며 신율 범위는 200%~250%로 제한되어 있습니다. 신축성이 낮은 직물에서는 안정적으로 작동하지만 전문적인 탄성 웨빙에서는 완전히 실패합니다.
고탄성 스판덱스 웨빙은 최대 200%~300%까지 늘어나며 92% 이상의 회복률을 유지합니다. 기판이 잉크의 인장 한계를 넘어 늘어나면 실리콘 필름이 동시에 변형될 수 없어 돌이킬 수 없는 미세 균열과 표면 파손이 발생합니다. 매일 조금씩 늘려도 이 작은 균열이 점차 확대되어 인쇄된 패턴이 손상됩니다.
2. 불완전한 웨빙 전처리로 접착 안정성 약화
대부분의 공장에서 생산된 탄성 웨빙은 섬유 표면에 잔여 사이징제, 윤활유 및 미끄럼 방지 코팅을 유지합니다. 이러한 화학적 장벽은 실리콘 잉크가 직물 섬유에 침투하여 단단히 접착되는 것을 방지합니다.
웨빙이 반복적으로 늘어나고 반동하면 접착력이 떨어지는 실리콘 층이 기판에서 별도로 이동합니다. 여러 번의 세탁 주기 후에 상대적인 마찰과 장력으로 인해 가장자리 균열, 박리 및 벗겨짐이 발생합니다.
3. 지나치게 두꺼운 인쇄층으로 인해 내부 응력 집중이 발생합니다.
탄성 웨빙은 유연성을 유지하기 위해 얇고 균일한 잉크 증착이 필요합니다. 업계에서 검증된 생산 데이터에 따르면 탄성 웨빙의 안전한 인쇄 두께는 0.3mm ~ 0.6mm입니다. 단일층 두께가 0.8mm를 초과하면 실리콘 필름 내부에 심각한 내부 응력이 형성됩니다.
기판을 늘리는 동안 두꺼운 실리콘 층은 장력을 고르게 분산시킬 수 없습니다. 패턴 가장자리와 얇은 틈에 응력이 축적되어 규칙적인 균열과 벗겨짐이 발생합니다. 많은 공장에서는 두꺼운 것을 추구합니다.입체적인 질감시각적 효과를 위해 신축성 내구성이 직접적으로 희생되고 대량 불량 제품으로 이어집니다.
신축성 있는 탄성 웨빙 실리콘 프린트의 균열에 대한 솔루션

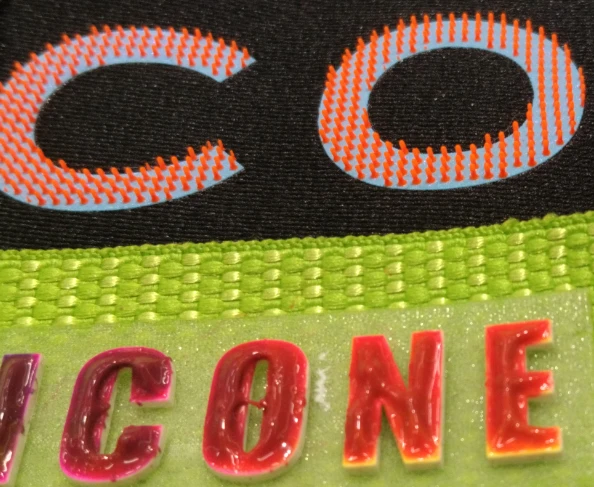

솔루션 1: 직접 웨빙 스크린 인쇄를 위한 XG-866AR-GT 고신축성 실리콘

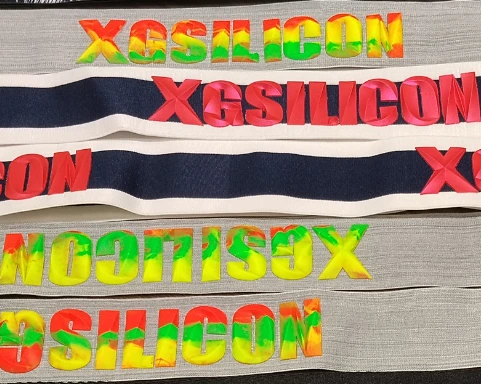

전통적인 스크린 인쇄 작업 흐름을 유지하고 고효율 대량 생산을 달성해야 하는 공장을 위한 YRsilicone XG-866AR-GT높은 신장 실리콘 잉크가장 신뢰할 수 있는 균열 방지 솔루션입니다. 고장력 탄성 소재용으로 맞춤 제작된 이 잉크는 일반 실리콘과 고탄성 웨빙 사이의 신축성 불일치 문제를 완전히 해결합니다.
전문 웨빙 표준과 일치하는 우수한 스트레치 데이터
실험실 테스트를 거친 성능 데이터는 모든 탄성 웨빙 유형에 대한 완전한 적응성을 검증합니다.
★최대 신율: 400%+, 표준 및 고탄성 웨빙의 120%~300% 신축 범위를 완전히 덮음
★탄성 회복률: 95%+, 상업용 웨빙에 대한 업계 92% 회복 표준을 초과
★피로 저항성: 미세 균열이나 변형 없이 10,000회 이상의 신장 주기를 통과합니다.
★세탁 내구성: AATCC 61 세탁 주기 50회 후에도 안정적이며 갈라짐, 벗겨짐 또는 퇴색 없음
탄성 웨빙의 균열 방지 성능을 극대화하려면 공식 대량 생산 공식을 엄격히 따르십시오.
최적의 혼합비율: XG-866AR-GT 베이스 실리콘 100% + XG-866B-2 소프트 터치 첨가제 10%
XG-866B-2 첨가제는 분자 유연성을 최적화하여 접착력과 내구성을 저하시키지 않으면서 동기식 스트레칭과 부드러운 손 느낌을 더욱 향상시킵니다.

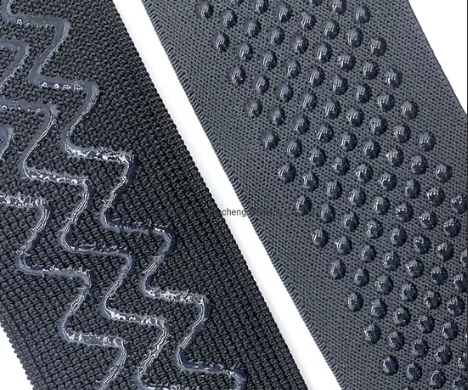

솔루션 2: 탄성 웨빙을 위한 실리콘 열전사 인쇄

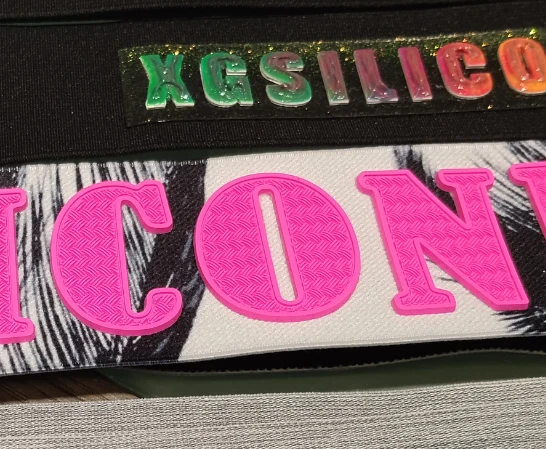

초고탄성 스판덱스 웨빙, 초박형 신축성 밴드, 무결점 요건을 갖춘 고급 브랜드 주문을 위해,실리콘 열전사 인쇄근본적으로 균열을 방지하는 탁월한 대체 공정입니다. 열전사 실리콘은 직접 스크린 인쇄와 달리 안정적인 탄성 피막을 미리 형성해 경화 불균일, 내부 응력 문제를 철저하게 해결합니다.
크래킹 방지 장점 및 산업 데이터 지원
사전 경화된 실리콘 전사 필름은 0~250% 웨빙 신축 범위에서 안정적인 탄성을 유지합니다.
초박형 전사층(0.2~0.4mm)으로 내부 응력 집중 제거
통합된 핫프레스 결합으로 섬유 융합이 향상되어 박리 및 가장자리 균열이 방지됩니다.
저장력 성형공정으로 10,000레벨의 반복적인 피로연신에 적응
XG-866AR-GT 스크린 인쇄와 열전달 실리콘 비교: 성능 비교
귀하의 웨빙 탄력성, 주문 수량 및 품질 기준에 따라 가장 적합한 프로세스를 선택하십시오.
● 신축성 적응성: XG-866AR-GT는 120%~300% 웨빙 스트레치를 커버합니다. 열 전달은 0~250% 신축 범위에 맞습니다.
● 피로저항: 둘 다 10,000회 이상의 스트레치 사이클을 통과합니다. 열전달은보다 안정적인 박층 인성을 갖습니다.
● 생산 효율성: 대량 생산의 경우 직접 스크린 인쇄가 더 빠릅니다. 열전달은 고정밀 소량 주문에 적합합니다.
● 불량률: XG-866AR-GT는 크랙 불량을 3% 이하로 감소시킵니다. 열 전달로 거의 0에 가까운 균열 속도 달성
● 손 느낌: 두 제품 모두 엣지가 뻣뻣하지 않고 매우 부드러운 질감을 선사합니다.
자주 묻는 질문(FAQ)
Q1: 열전달 실리콘은 직접 스크린 인쇄보다 균열에 더 강합니까?
A: 열전달 실리콘은 초고탄성 얇은 웨빙에 대해 보다 안정적인 균열 방지 성능을 제공합니다. 사전 경화된 초박막 필름은 내부 응력을 생성하지 않으며 장기간의 피로 스트레칭에 적응합니다. 대규모 대량 생산의 경우 XG-866AR-GT 다이렉트 스크린 인쇄는 크래킹 결함 제로를 유지하면서 종합 비용을 낮추는 효과를 제공합니다.
Q2: XG-866AR-GT는 나일론과 폴리에스터 탄성 웨빙에 모두 작동합니까?
답: 그렇습니다. XG-866AR-GT는 나일론, 폴리에스터, 스판덱스가 혼합된 탄성 웨빙에 접착력과 신축성이 우수합니다. 표준화된 전처리 및 경화 공정을 통해 모든 주류 탄성 웨빙 기판에서 안정적인 균열 없는 성능을 유지합니다.
